Що робить шини OTR основою важких операцій?

Визначення шин OTR — поза тротуаром

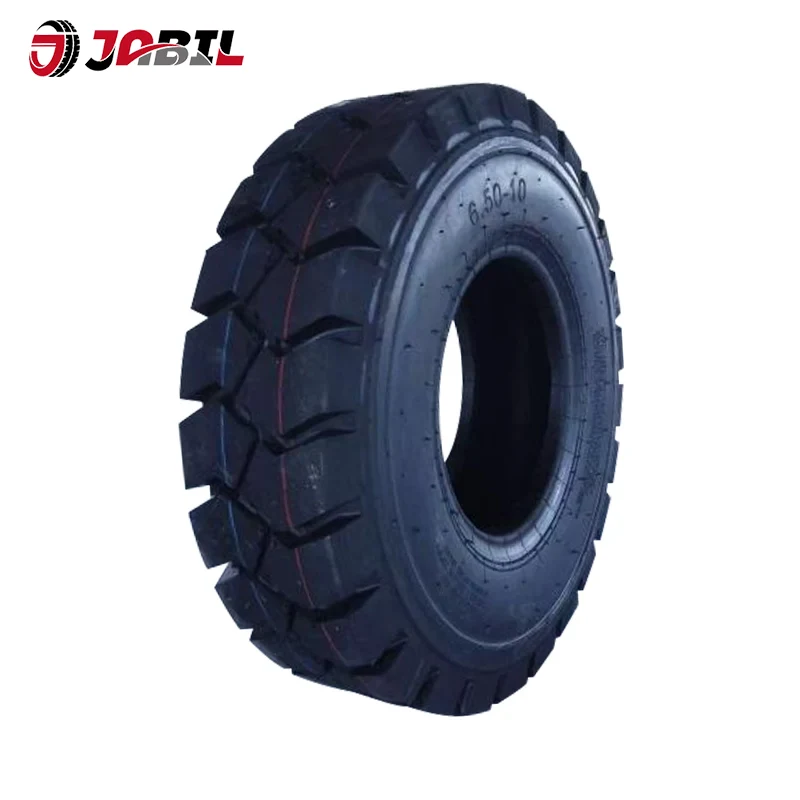

Шини OTR, абревіатура від Off-The-Road tyres, представляє окрему категорію пневматичних і суцільнолитих шин, розроблених виключно для використання на бездоріжжі. На відміну від стандартних шин для легкових або комерційних вантажівок, які витрачають свій термін служби на асфальтованій поверхні,Шини OTRпрацювати в середовищах, де асфальт і бетон є чужими поняттями — шахти, кар’єри, будівельні майданчики, порти та сільськогосподарські поля.

Ці шини характеризуються великими розмірами, надзвичайною несучою здатністю та спеціальними гумовими сумішами, створеними для захисту від порізів, відколів, стирання та термодеградації. Одна великаШина OTRвикористовується на жорсткому самоскиді, може важити понад 1000 кілограмів і коштувати стільки ж, скільки маленький автомобіль. Сам масштаб цих компонентів відображає масштаб обладнання, яке вони обслуговують — кар’єрні вантажівки, що перевозять корисні вантажі понад 300 тонн, навантажувачі, що перевозять мільйони тонн матеріалу щорічно, і бульдозери, що змінюють ландшафт.

Що принципово відрізняєШини OTRвід своїх дорожніх колег не просто розміром, але й призначенням. Будь-яке дизайнерське рішення — від геометрії протектора до конструкції каркасу та хімічного складу — надає пріоритет довговічності, зчепленню та термічній стабільності над комфортом їзди, паливною ефективністю чи зниженням шуму. Робоче середовище диктує такі пріоритети: гострі уламки каміння, які прокололи б стандартну шину, ледве подряпають поверхню добре розробленої суміші OTR; тривалі високі навантаження, які можуть перегріти шосейну шину, є звичайними умовами експлуатації позашляхової конструкції.

РозумінняШини OTRвимагає оцінки повного спектру їх застосування. Ці шини обладнують фронтальні навантажувачі, бульдозери, шарнірні самоскиди, самоскиди з жорсткою рамою, автогрейдери, вилкові навантажувачі, підземні шахтні транспортні засоби та портове вантажно-розвантажувальне обладнання. Кожен тип машини висуває унікальні вимоги до шини, що зумовлює дивовижну різноманітність малюнків протектора, конструкцій і діапазонів розмірів, доступних сьогодні на ринку.

Анатомія шини OTR — техніка під тиском

АнШина OTRце не монолітна гумова маса, а точно розроблена композитна структура, що складається з кількох функціональних зон, кожна з яких виконує свою важливу мету. Розуміння цієї анатомії є важливим для правильного вибору, обслуговування та діагностики несправностей.

Протектор — земля

Протектор - це зовнішній шар, який безпосередньо контактує з землею. Він забезпечує зчеплення через стратегічно розроблені виступи та канавки, водночас пропонуючи зносостійкість завдяки спеціальним гумовим сумішам. Глибина протектора є основним показником зносу і суттєво різниться залежно від застосування — від шаблонів стандартної глибини E-3/L-3 до дуже глибоких дизайнів E-4/L-5, глибина яких перевищує 49 міліметрів. Малюнок і глибина протектора безпосередньо впливають на зчеплення, здатність до самоочищення та виділення тепла під час експлуатації.

Плече — перехідна зона

Там, де протектор стикається з боковиною, плечова область визначає характеристики керованості та поглинає навантаження на поворотах і стирання. Викривлення або односторонній знос плеча часто сигналізує про проблеми з вирівнюванням або неправильне накачування. Ця зона особливо вразлива при застосуванні, що передбачає часті повороти або роботу на нерівній місцевості.

Бічна стінка — гнучкий щит

Бокова стінка — це гнучка вертикальна стінка, яка поглинає удари, захищає внутрішній каркас і містить маркування на бічній стінці, що містить важливі технічні дані. У цій області в першу чергу проявляються надрізи, опуклості, деформації «м'яча для гольфу», втомне розтріскування. Пошкодження боковини, яке оголює армуючі корди, зазвичай робить шину непридатною для експлуатації та ремонту.

The Bead — система кріплення

Борт — це внутрішній край, який фіксує шину на ободі та підтримує пневматичне ущільнення. Правильна посадка борта має вирішальне значення для запобігання втраті повітря та забезпечення стабільної роботи шини. Перевірка повинна включати перевірку сідла борта на наявність витоків і перевірку штока клапана та серцевини на повільну втрату повітря за допомогою мильної води.

Каркас — Несучий скелет

Каркас складається з декількох сталевих або тканинних шарів, які несуть експлуатаційне навантаження. Міцний каркас — це те, що робить шину кандидатом на відновлення протектора — захист цього структурного ядра шляхом належного накачування та своєчасного ремонту є основною метою всіх методів технічного обслуговування. Цілісність каркаса визначає кінцевий термін служби та можливість відновлення шини.

Фундаментальний принцип керує всімШина OTRпродуктивність: повітря несе вагу, а не шина. Корпус лише утримує повітря у формі. Майже кожна передчасна поломка — термічна деградація, нерівномірний знос, втома боковини — сходить до неправильного тиску накачування для прикладеного навантаження. Цей принцип лежить в основі всіх рішень щодо вибору та обслуговування.

Системи класифікації — Декодування кодів

TheШина OTRпромисловість використовує стандартизовані системи класифікації для передачі інформації про можливості, застосування та характеристики шин. Розуміння цих кодів є важливим для прийняття обґрунтованих рішень щодо закупівель.

Система кодів TRA

Система кодів Асоціації шин і дисків (TRA) класифікуєШини OTRза типом застосування та глибиною протектора. Перша буква вказує на основне застосування машини:

• E— Землерийні машини (кар’єрні самоскиди, шарнірні самоскиди)
• L— Навантажувач (фронтальні навантажувачі, бульдозери)
• G— Грейдер (автогрейдери)

Цифра після літери вказує на глибину протектора та серйозність експлуатації:

• 2— Схема тяги (помірна глибина)
• 3— Рок/стандартна глибина (загальне обслуговування)
• 4— Глибокий протектор (суворе обслуговування)
• 5— Надзвичайно глибокий протектор (екстремальний сервіс)

Наприклад, шина L-3 — це шина для навантажувачів зі стандартною глибиною протектора, тоді як L-5 має надзвичайно глибокий протектор для найвимогливіших умов експлуатації. Багато шин мають подвійне маркування, наприклад E-3/L-3, що вказує на придатність як для землерийних машин, так і для навантажувачів.

Шини з подвійним маркуванням

Подвійне позначенняШини OTRмати два коди TRA та відповідні значення навантаження/швидкості. Continental 29.5R25 EM-Master E3/L3, наприклад, може мати різну вантажопідйомність і рейтинги швидкості залежно від того, чи використовується він у землерийних машинах чи навантажувачах. Ця гнучкість дозволяє операторам стандартизувати одну модель шин для різних типів обладнання, спрощуючи управління запасами.

Рейтинг TKPH / TMPH

Показник TKPH (тонна-кілометр на годину) або TMPH (тонна-миля на годину) кількісно визначає робочу здатність шини. коженШина OTRвиділяє тепло під час роботи внаслідок згинання та деформації. Коли виділення тепла перевищує розсіювання, внутрішня температура підвищується до рівнів, які можуть пошкодити гумові суміші та структурні компоненти. Рейтинг TKPH вказує на максимальне робоче навантаження, яке може витримати шина без термічної деградації, що робить його критичним параметром вибору для високошвидкісних і далеких перевезень.

Типи конструкцій — Радіальна чи зміщена чи суцільна

Шини OTRвиготовляються в трьох основних конструктивних конфігураціях, кожна з яких пропонує різні робочі характеристики, що підходять для конкретних застосувань.

Радіальна конструкція

РадіальнийШини OTRмають сталеві шнури, орієнтовані під кутом 90 градусів до напрямку руху, з гнучким пакетом ременів під протектором. Ця конструкція забезпечує чудове розсіювання тепла, довший термін служби протектора та кращу паливну ефективність у порівнянні з конструкціями зі зсувом. Радіальні шини, як правило, мають вищі показники швидкості та є кращими для додатків, що включають більші відстані перевезення та вищі робочі швидкості. Гнучкі бічні стінки радіальної конструкції також забезпечують покращену якість їзди та знижують передачу вібрації на обладнання.

Перехресна (перехресна) конструкція

Діагональні шини мають корди, прокладені під змінними кутами поперек каркаса, створюючи жорсткішу та міцнішу структуру. Ця конструкція забезпечує відмінну стабільність, відмінну здатність до самоочищення в брудних умовах і високу стійкість до порізів і пошкоджень. УпередженістьШини OTRчасто віддають перевагу для застосування на низькій швидкості з високим крутним моментом, де ударостійкість і захист від проколів є першорядними, наприклад, підземні роботи з шахт і роботи з брухтом.

Міцна конструкція

ТвердийШини OTRповністю виключити пневматичний компонент, використовуючи конструкції з міцної гуми або поліуретану. Ці шини стійкі до проколів і втрати повітря, що робить їх ідеальними для застосувань, де простої на квартирах неприйнятні, наприклад, на сміттєзвалищах, підприємствах з переробки та портах. Суцільнолиті шини забезпечують відмінну вантажопідйомність, але поступаються якістю їзди та зчепленням у порівнянні з пневматичними альтернативами.

Вибір між радіальною, косою та суцільною конструкцією залежить від конкретних умов експлуатації: дальність перевезення, швидкість, характеристики рельєфу та стійкість до простою – все це впливає на це рішення.

Малюнки протектора та їх застосування

Вибір малюнка протектора є одним із найважливіших рішень уШина OTRспецифікація. Неправильний шаблон може погіршити зчеплення, прискорити знос або призвести до передчасного виходу з ладу.

Тракційні моделі E-2 і L-2 мають агресивні, широко розташовані вуха, які забезпечують чудове зчеплення в м’яких умовах, пропонуючи чудову здатність до самоочищення. Ці візерунки чудово працюють у брудному середовищі та сипучих матеріалах, де зчеплення є головною проблемою.

Шаблони скель E-3 і L-3 представляють галузевий стандарт для загального обслуговування. Ці конструкції врівноважують тягу, зносостійкість і розсіювання тепла для змішаних умов експлуатації. Вони належним чином працюють у більшості кар’єрних і гірничих робіт, де умови не є екстремальними.

Глибокі скельні візерунки E-4 забезпечують додатковий об’єм гуми для поглинання пошкоджень від порізів і стирання. Завдяки глибині протектора, що перевищує 49 міліметрів, ці шини пропонують подовжений термін служби в умовах важких кар’єрних робіт, де гострі фрагменти каміння постійно загрожують цілісності протектора.

Надзвичайно глибокі малюнки L-5 представляють найкращу глибину протектора та стійкість до порізів. Ці шини зарезервовано для найвимогливіших робіт із навантажувачем — переробка брухту, знесення та екстремальна робота на скелях — де потрібен максимальний захист.

Ключові фактори вибору

Вибір правильногоШина OTRвимагає систематичної оцінки багатьох робочих параметрів. Кожне рішення про закупівлю має керуватися наступними факторами.

Операційне середовище

Фізичні характеристики робочого місця — стан дорожнього покриття, тип рельєфу та температура навколишнього середовища — фундаментально впливають на вибір шин. Середовища з гострими каменями вимагають стійких до порізів сумішей і глибоких протекторів; м'які, брудні умови вимагають агресивної тяги; високотемпературні операції вимагають термостійких гумових складів.

Тип обладнання та навантаження

Різні машини висувають різні вимогиШини OTR. Жорсткі самоскиди надають перевагу вантажопідйомності, розсіюванню тепла та довговічності. Колісні навантажувачі потребують зчеплення, стійкості до порізів і захисту боковини для частих поворотів. Зчленовані самоскиди потребують балансу тяги, плавучості та зносостійкості. Відповідність специфікацій шин типу машини забезпечує оптимальну продуктивність і термін служби.

Відстань і швидкість перевезення

Більші відстані перевезення та вищі швидкості створюють більше внутрішнього тепла, що робить рейтинги TKPH критичними. Під час роботи з розширеними магістральними дорогами слід віддавати перевагу радіальним конструкціям і шинам з високим рейтингом TKPH, щоб запобігти термічній деградації. Короткомагістральні низькошвидкісні програми часто можуть використовувати конструкції зміщення без теплових проблем.

Утворення та розсіювання тепла

коженШина OTRвиділяє тепло під час роботи. Коли утворення тепла перевищує розсіювання, внутрішня температура підвищується, потенційно спричиняючи деградацію сполуки, відрив стрічки або руйнування каркаса. Вибір повинен враховувати вимоги TKPH до конкретного місця, щоб забезпечити відповідність теплоємності шини експлуатаційним вимогам.

Стійкість до порізів і ударів

У кар’єрах і шахтах шини піддаються впливу гострих уламків каміння, здатних порізати або розірвати поверхню протектора. СучаснийШини OTRвикористовуйте спеціально розроблені склади, стійкі до порізів, що містять оптимізовані склади сажі та еластичність гуми, щоб протистояти розколюванням, свердлінню каменю та ударній втомі. Для важких застосувань стійкість до порізів може переважати інші критерії ефективності.

Практики технічного обслуговування, що подовжують термін служби

Правильне обслуговування перетворюєШини OTRвід дорогих витратних матеріалів до довгострокових активів. Більшість шин OTR не зношуються — вони передчасно виходять з ладу через причини, яким можна запобігти. Наступні методи максимізують термін служби та мінімізують час простою.

Управління інфляційним тиском

Тиск повітря є єдиною найважливішою змінною, що регулюєШина OTRжиття. Навіть падіння тиску на 10% збільшує прогин боковини, прискорює знос плеча та підвищує внутрішню температуру. Щоденна перевірка тиску — бажано перед кожною зміною — має бути стандартною робочою процедурою. Тиск слід регулювати на основі фактичного навантаження, а не номінального значення.

Протоколи регулярних перевірок

Систематичний огляд кожної зони шини — протектора, плечей, боковини, борту та каркаса — визначає проблеми, що розвиваються, перш ніж вони перетворяться на несправності. Вимірювання глибини протектора в кількох точках навколо шини виявляє нерівномірний характер зносу. Огляд боковини виявляє порізи, опуклості та втомні тріщини. Перевірка валика та штока клапана виявляє повільні витоки. Щоб відстежувати тенденції з плином часу, кожен результат слід фіксувати в журналі шин для кожної позиції.

Програми ротації

ОбертовийШини OTRміж місцями на одній машині — або між машинами — вирівнює знос і подовжує загальний термін служби шин. Обертання має бути заплановано на основі годин роботи, а не календарного часу, з розрахунком зносу, що залежить від позиції.

Термічний моніторинг

Внутрішній моніторинг температури за допомогою датчиків TPMS забезпечує раннє попередження про термічну деградацію. Програми прогнозованого технічного обслуговування використовують дані про температуру та тиск у реальному часі для прогнозування несправностей до їх виникнення, що дозволяє здійснювати цілеспрямовані втручання під час запланованих вікон технічного обслуговування.

Оцінка відновлення протектора

Міцний каркас є цінним активом, придатним для відновлення протектора. Оцінка картерів на придатність до відновлення протектора при кожному демонтажі подовжує термін служби шини та зменшує витрати на заміну. Стан каркаса — не лише глибина протектора — визначає право на відновлення протектора.

Галузеві тенденції та технологічні досягнення

TheШина OTRгалузь продовжує розвиватися, керуючись вдосконаленням можливостей обладнання, зміною операційних вимог і новими технологіями.

Електрифікація та автоматизація

Переформовується електрифікація гірничої та будівельної технікиШина OTRвимоги. Електричні кар'єрні вантажівки та навантажувачі створюють інші характеристики навантаження та профілі крутного моменту порівняно з дизельними машинами, що впливає на параметри конструкції шин. Автоматизоване обладнання, що працює без втручання людини, надає перевагу надійності та передбачуваності шин.

Удосконалені рецептури сполук

Технологія гумової суміші продовжує розвиватися, забезпечуючи покращену стійкість до порізів, термостійкість і зносостійкість. Сучасні компаунди містять спеціалізовані полімери, оптимізовані склади технічного вуглецю та передові системи затвердіння для продовження терміну служби у дедалі вимогливіших сферах застосування.

Інтеграція прогнозованого технічного обслуговування

Інтеграція телематики та Інтернету речей дозволяє здійснювати моніторинг у реальному часіШина OTRпродуктивність. Датчики TPMS, датчики температури та вимірювачі глибини протектора передають дані на аналітичні платформи, які передбачають залишковий термін служби та планують технічне обслуговування. Цей підхід, що керується даними, скорочує незаплановані простої та максимізує використання шин.

Більші розміри та більша місткість

Обладнання продовжує зростати в розмірах і місткості, стимулюючи попит на більшеШини OTRз більш високими показниками навантаження. Діаметр ободів шин для кар’єрних вантажівок ультра-класу тепер перевищує 63 дюйми, а вантажопідйомність окремих шин наближається до 100 метричних тонн.

Ініціативи сталого розвитку

Екологічні міркування все більше впливаютьШина OTRпроектування та управління. Програми відновлення протектора продовжують термін служби шин і зменшують витрату матеріалу. Перероблені матеріали знаходять свій шлях до сумішей для шин. Виробничі процеси стають все більш енергоефективними. Ці тенденції відображають зростання обізнаності промисловості щодо екологічної відповідальності.
