Запобігання вибуху водневих навантажувачів: найважливіші стандарти провідності твердих шин для небезпечних середовищ

У цьому технічному описі викладено критичні вимоги до електростатичної провідностісуцільні шинивстановлюється на вилкові навантажувачі на водневих паливних елементах, що працюють у вибухонебезпечних середовищах, забезпечуючи інженерні рішення на основі сценаріїв для запобігання займанню водню, спричиненому статикою.

Обов'язкові технічні дані безпеки

Відповідно до стандарту EN 1755 Європейського комітету стандартизації (CEN) щодо безпеки промислових вантажівок у потенційно вибухонебезпечних середовищах обладнання для навантажування матеріалів, що працює в небезпечних газових середовищах, має підтримувати загальний опір витоку на землю менше 106 Ом (1 МОм). Оскільки водень має надзвичайно низьку мінімальну енергію запалювання (MIE), що становить лише 0,019 мДж, будь-яке накопичення статичної електрики на стандартних непровідних суцільних шинах (які зазвичай перевищують 109 Ом) може спричинити електростатичний розряд, достатній для миттєвого запалювання навколишніх мікровитоків водню.

Інженерні рішення на основі сценарію

Щоб зменшити вибухонебезпечні ризики, автопарки транспортних засобів, які використовують технологію водневих паливних елементів, повинні замінити стандартні шини з твердою ізоляцією на спеціалізовані електропровідні суміші, що обслуговуються відповідно до суворих протоколів технічного обслуговування.

Сценарій 1: заправні станції H2 і закриті сховища для навантажувачів на водневих паливних елементах

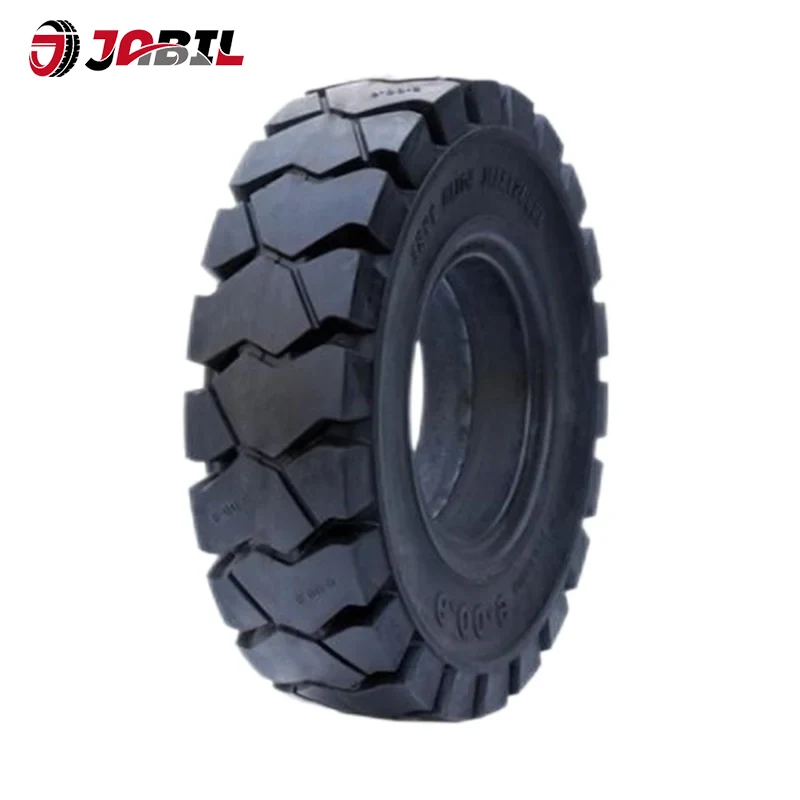

Специфікація шин:Спеціалізовані повністю провідні чорні суцільні шини, розроблені для підтримки стабільного питомого об’ємного опору від 104 Ом до 106 Ом, або суцільні шини, вбудовані в безперервне, високопровідне внутрішнє гумове заземлення.

Еквівалент інфляції/тиску: Цільні шинине вимагають інфляції. Однак технічні спеціалісти повинні суворо стежити за допусками натискання під час складання колеса, щоб забезпечити нульовий опір контакту між металевим ободом і основою шини.

Протокол технічного обслуговування:Запровадити обов’язковий щотижневий аудит опору. Використовуйте калібрований мегомметр, щоб виміряти опір системи від поверхні протектора шини до шасі навантажувача. Щодня видаляйте неелектропровідне сміття (наприклад, пластикову плівку, дерев’яні осколки), що залишилося в протекторі.

Критична помилка, якої слід уникати:Ніколи не наносьте на поверхню протектора стандартні глянцеві шини, ізоляційний віск або аерозольні фарби після продажу. Ці продукти створюють ізоляційний бар’єр, який повністю блокує шлях розсіювання електростатичного заряду.

Сценарій 2: Фармацевтичні чисті кімнати та установки високоточної електроніки з використанням вилкових навантажувачів H2

Специфікація шин:Суцільні шини преміум-класу без слідів ESD (зазвичай зелені або білі). Вони повинні використовувати спеціалізовані технології компаундування, такі як високодисперсна електропровідна сажа або спеціалізована електропровідна мережа кремнезему, щоб подолати суворі обмеження ізоляції, притаманні традиційній гумі без слідів.

Еквівалент інфляції/тиску:Щодня контролювати показники зносу шин. Примусово замініть шину, коли знос досягне межі зносу 60%, щоб запобігти деградації суміші через зміну електропровідних властивостей.

Протокол технічного обслуговування:Об’єкт повинен бути обладнаний антистатичним епоксидним покриттям для завершення контуру заземлення «шина – земля». Регулярно очищайте протектори шин дозволеними миючими засобами без розчинників, щоб видалити залишки ізоляційного масла.

Критична помилка, якої слід уникати:Експлуатація електронавантажувачів на стандартному негерметичному бетоні або непровідних поліуретанових покриттях. Навіть якщо шина має ідеальну провідність, ізолююча підлога розриває ланцюг заземлення, викликаючи небезпечне накопичення напруги на рамі навантажувача.

FAQ

Питання 1: Чому для навантажувачів на водневих паливних елементах потрібні провідні тверді шини, якщо вони вже мають металевий ланцюг заземлення?

Відповідь: Ланцюги заземлення дуже схильні до періодичних механічних пошкоджень. Під час високошвидкісного транспортування матеріалів ланцюги заземлення часто відскакують від підлоги, забруднюються мастилом, іржею або зношуються, доки не перестають контактувати. Шини є єдиними компонентами, які підтримують постійний багатоточковий контакт із підлогою під високим тиском протягом 100% робочого часу. Струмопровідні тверді шини служать основним, безперервним шляхом до землі, працюючи як запобіжник разом із ланцюгом заземлення.

Q2: Чи можна безпечно використовувати стандартні антистатичні шини, які використовуються на акумуляторних електричних навантажувачах, на водневих навантажувачах?

Відповідь: Ні. Стандартні антистатичні шини для електричних навантажувачів розроблені з діапазоном електричного опору від 106 Ом до 109 Ом, який призначений лише для захисту чутливої ​​бортової електроніки або запобігання удару оператора. Навантажувачі на водневих паливних елементах працюють у вибухонебезпечних середовищах Зони 1 / Зони 2. Оскільки мінімальна енергія запалювання водню є дуже низькою і становить 0,019 мДж, для цих вантажівок потрібні шини з максимальним рівнем безпеки «Провідний» клас, перевірені на те, щоб вони не перевищували 106 Ом.

Q3: Чи зменшується електростатична провідність твердої шини з часом у міру її зношування?

Відповідь: Так. Оскільки шина проходить тисячі робочих циклів, внутрішня мікроскопічна провідна мережа (канали сажі або кремнезему) деградує через механічну напругу зсуву та термічне старіння. Крім того, поверхневе забруднення підлоги пилом, маслами та хімічними речовинами створює ізоляційну кірку. Оператори автопарків повинні перевіряти електричний опір шин щокварталу. Будь-яка шина, яка перевищує межу 106 Ом, повинна бути негайно виведена з експлуатації з небезпечних зон.

Список літератури

CEN (Європейський комітет стандартизації) - EN 1755: Промислові вантажівки - Вимоги безпеки та перевірка - Додаткові вимоги для експлуатації в потенційно вибухонебезпечних середовищах.

ISO (Міжнародна організація стандартизації) - ISO 2883: Гума, вулканізована - Антистатичні та електропровідні вироби для промислового використання - Межі опору.

OSHA (Управління з безпеки та гігієни праці) - Директива щодо водневої безпеки та обладнання для обробки матеріалів у вибухонебезпечних середовищах.
